水泵专用变频器W1000

更新：2015-11-2 下午 03:48:46点击：
  • 产品品牌
  • 产品型号
  • 在线订购
产品介绍




采用独特的节能控制技术，无论感应电机还是同步电机均可高效运行
低速或轻载时，可通过静音控制功能自动降低电压，进行低噪音、节能运行
采用独创的开关方式(Swing
PWM)，降低所产生的噪音
可通过多泵控制来构建使用多台泵的供水系统
通过采用长寿命设计、瞬时停电应对措施及耐湿、耐尘处理，即使在恶劣的环境下也可放心使用
万一变频器发生故障、通过带参数备份功能的可拆卸式端子排即可迅速恢复运行
容量范围
400V级 0.75~630kW
应用
水泵



E1000 产品规格

各种容量的规格(三相400V级)
● 额定（三相400V级）

项目 规格
型号：CIMR-E􀂆4W 0002 0004 0005 0007 0009 0011 0018
最大适用电机容量(kW)*1 0.75 1.5 2.2 3 3.7 5.5 7.5
输入  额定输入电流(A)*2 2.1 4.3 5.9 8.1 9.4 14 20
输出  额定输出容量(kVA)*3 1.6 3.1 4.1 5.3 6.7 8.5 13.3
 额定输出电流(A) 2.1 4.1 5.4 6.9 8.8 11.1 17.5

 过载累计

计算开始电流(A)*5

2.4 4.6 6.0 7.4 9.7 12.4 19.6
 过载耐量 额定输出电流的120% 60秒
 载波频率 2~15kHz（可根据参数变更）
 最大输出电压(V) 三相380~480V（对应输入电压）
 最高输出频率(Hz) 200Hz（可通过参数变更）
电源  额定电压·额定频率

AC：三相380~480V 50/60Hz

DC：510~680V

 允许电压波动 -15%~10%
 允许频率波动 ±5%
 电源设备容量(kVA) 2.3 4.3 6.1 8.1 10.0 14.5 19.4

项目 规格
型号：CIMR-E􀂆4W 0023 0031 0038 0044 0058 0072 0088
最大适用电机容量(kW)*1 11 15 18.5 22 30 37 45
输入  额定输入电流(A)*2 24 38 44 52 58 71 86
输出  额定输出容量(kVA)*3 17.5 24 29 34 44 55 67
 额定输出电流(A) 23 31 38 44 58 72 88
过载累计

计算开始电流(A)*5

24 32 42 49 61 81

99

 过载耐量 额定输出电流的120% 60秒
 载波频率 2~15kHz（可根据参数变更）
 最大输出电压(V) 三相380~480V（对应输入电压）
 最高输出频率(Hz) 200Hz（可通过参数变更）

电源

 额定电压·额定频率 AC：三相380~480V 50/60Hz
DC：510~680V
 允许电压波动 -15%~10%
 允许频率波动 ±5%
 电源设备容量(kVA) 28.4 37.5 46.6 54.9 53.0 64.9 78.6

项目 规格
型号：CIMR-E􀂆4W 0103 0139 0165 0208 0250 0296 0362
最大适用电机容量(kW)*1 55 75 90 110 132 160 185
输入  额定输入电流(A)*2 105 142 170 207 248 300 346
输出  额定输出容量(kVA)*3 78 106 126 159 191 226 276
 额定输出电流(A)

103

139 165 208 250 296 362
过载累计

计算开始电流(A)*5

115

141 170 213 256 332 405
 过载耐量 额定输出电流的120% 60秒
 载波频率 2~10kHz（可根据参数变更）
 最大输出电压(V) 三相380~480V（对应输入电压）
 最高输出频率(Hz) 200Hz（可通过参数变更）
电源  额定电压·额定频率 AC：三相380~480V 50/60Hz
DC：510~680V
 允许电压波动 -15%~10%
 允许频率波动 ±5%
 电源设备容量(kVA) 96.0 129.9 155.5 189 227 274 316

项目 规格
型号：CIMR-E􀂆4W 0414 0515 0675 0930*8 1200*8
最大适用电机容量(kW)*1 220 250 355 500 630
输入  额定输入电流(A)*2 410 465 657 922 1158
输出  额定输出容量(kVA)*3 316 392 514 709 915
 额定输出电流(A) 414 515 675 930 1200
 过载累计

计算开始电流(A)*5

464 577 756 1042 1344
 过载耐量 额定输出电流的120% 60秒
 载波频率 2~5kHz（可根据参数变更）
 最大输出电压(V) 三相380~480V（对应输入电压）
 最高输出频率(Hz) 150Hz（可通过参数变更）
电源  额定电压·额定频率 AC：三相380~480V 50/60Hz
DC：510~680V
 允许电压波动 -15%~10%
 允许频率波动 ±5%
 电源设备容量(kVA) 375 416 601 843 1059
*1： 最大适用电机容量为本公司制造的4极、50Hz、400V标准电机的容量。更严密的选择方法是选择机型时，应使变频器额定输出电流大于电机额定电流。
*2： 表示额定输出电流时的值。额定输入电流值不仅受到电源变压器、输入侧电抗器、接线状况的影响，而且还随电源侧的阻抗而波动。
*3： 额定输出容量在额定输出电压为440V的条件下计算得出。
*4： 提高载波频率时，需要降低电流。
*5： 过载累计计算开始电流为变频器开始累计计算变频器过载故障(OL2)的目标电流值。若超过额定输出电流值且低于此电流值时，变频器继续运行。 但需要注意，当环境温度过高或通风不好时，可能出现散热片过热报警(OH1)或散热片过热故障。 此时需要提高变频器容量或当变频器过热报警时，使用频率递减继续运行。
*6： 开发中

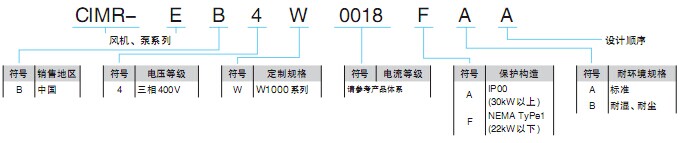

型号的含义


● 通用规格
(注) 为了延长变频器的产品寿命，请在最佳的环境下安装变频器。
项目 规格
控
制
特 		控制方式  无PG V/f控制、PM用无PG矢量控制
频率控制范围  0.01～200Hz (根据变频器容量而不同)
频率精度
(温度波动) 		 数字式指令：最高输出频率的±0.01%以内（-10~+40°C）
 模拟量指令：最高输出频率的±0.1%以内（25°C±10°C）
频率设定分辨率  数字式指令：0.01Hz
 模拟量指令：0.03/60Hz(11bit)
输出频率分辨率
(运算分辨率) 		 0.001Hz
频率设定信号  -10~+10V，0~+10V，4~20mA，脉冲序列
起动转矩  无PG V/f控制 150%/3Hz  PM用无PG矢量控制100%/5%速度
速度控制范围  无PG V/f控制 1:40  PM用无PG矢量控制1:20
速度控制精度  ±2~3%（无PG V/f控制）*1
速度响应  3Hz（无PG V/f控制）
加减速时间  0.00~6000.0秒（加速、减速单独设定：4种切换）
制动转矩  约20%
电压/频率特性  任意程序、V/f曲线
主要的控制功能
瞬时停电再起动、速度搜索、过转矩检出、8段速运行(最大)、加减速切换、S字加减速、3线制顺控、DWELL 功能、冷却风扇ON/OFF 功能、滑差补偿、转矩补偿、频率跳跃、频率指令上下限设定、起动时/停止时直流制动、过励磁减速、高滑差制动、PI 控制(带暂停功能)、节能控制、MEMOBUS 通信(RS-422/485 最大115.2kbps)、故障重试、带参数备份功能的拆装式端子排、KEB、过励磁减速、过电压抑制功能、转矩不足检出、静音控制功能、紧急强制运行功能、PI 控制2功能、多泵控制功能等
保
护
功
能 		电机保护  电子热保护
瞬时过电流保护  重载额定输出电流的175%以上时停止
过载保护  额定输出电流的120%、60秒以内停止*2
过电压保护  400V级：主回路直流电压约为820V以上时停止
低电压保护  400V级：主回路直流电压约为380V以下时停止
瞬时停电补偿  约15ms以上时停止*3根据参数的设定，约2秒内停电恢复，继续运行*4
散热片过热保护  由热敏电阻保护
防止失速  加减速中防止失速、运行中防止失速
接地短路保护  通过电子回路保护*5
充电中显示  在主回路直流电压达到50V以下前充电指示灯亮
环
境 		安装场所  室内
环境温度  -10~40°C（封闭壁挂型），-10~50°C（柜内安装型）
湿度  95%RH以下（不得结露）
保存温度  -20～60oC（运输期间等的短时间温度）
海拔高度  1000m以下
振动
10~20Hz： 9.8m/s2
20~50Hz： 5.9m/s2（4A0002~4A0675）
  2.0m/s2（4A0208~4A0362）
保护构造  柜内安装型（IP00）
 封闭壁挂型（NEMA Type1）*6

*1 根据不同的安装状况和电机种类，速度控制精度有所不同。详情请向本公司垂询。
*2 输出频率低于6Hz时，即使为额定输出电流的120%、60秒以内，过载保护功能可能也会动作。
*3 根据转速或负载条件，减速时间可能会更短。
*4 因容量而异。CIMR-E□4W0002～4W0031型以下的变频器时，为确保2秒钟的瞬时停电补偿，需要使用瞬时停电补偿装置。
*5 由于运行中的电机线圈内部有接地短路的可能，所以在下述条件下有时不能起到保护作用。
•电机电缆或端子排等的低电阻接地短路
•在接地短路状态下接通变频器电源时
*6 拆下NEMA Type1的变频器（4W0002~4W0044）上部保护罩后，防护等级变为IP20。
*7 开发中

*1 安装DC电抗器(选购件)时，请务必拆下+1、+2端子间的短接片。CIMR-E□4W0058～4W0675的变频器内置有DC电抗器。
*2 为自冷电机时，无需对冷却风扇电机进行接线
*3 在变频器接通控制电源的状态下只关闭主回路时，请使用24V控制电源单元(选购件)。
*4 表示顺控输入信号(S1～S8)根据无电压接点或NPN晶体管进行顺控连接(0V公共端/共发射极模式)时的连接情况(出厂设定)。按照PNP晶体管进行顺控连接(+24V公共端/共集电极模式)或在变频器外部设置+24V电源时，请参照使用说明书。
*5 此电源的最大电流容量为150mA。
*6 控制回路端子的+V、-V电压的输出电流容量最大均为20mA。请勿使控制回路端子+V、-V的AC间短路。否则会导致误动作或故障。
*7 端子A2可以通过拨动开关S1来选择电压指令输入或电流指令输入(出厂设定)。
*8 端子A3可通过拨动开关S4来选择模拟量输入或PTC输入。
*9 使用MEMOBUS通信时，如果是末端的变频器，则应接通终端电阻(拨动开关S2)。
*10 多功能模拟量监视输出为模拟量频率表、电流表、电压表、功率表等指示表专用的输出。不能用于反馈控制等控制类操作。
*11 硬件基极封锁的共发射极/共集电极模式设定与顺控输入相同。通过跳线S3选择外部电源而不使用硬件基极封锁时，需要拔下硬件基极封锁的短接线，连接外部电源。
*12 通过外部安全开关停止时，请务必拆下H1-HC、H2-HC间的短接线。
*13

使用故障重试功能时，如果将L5-02(故障重试中的故障接点输出动作选择)设定为1(故障重试中输出故障接点)来使用，则将在故障重试中输出故障信号，同时电源将被切断。使用切断 回路时，敬请注意。
L5-02的出厂设定为0(故障重试中不输出故障接点)。



警告! 关于机械重新起动时的安全措施
请对运行/停止回路和安全回路正确进行接线，并确认变频器通电后机械处于正常状态。如果接线错误，可能会因机械突然起动而导致人身事故。







外形尺寸(封闭壁挂型(NEMA Type1) : 400V级)
变频器型号
CIMR-E□4W 		外形尺寸(mm) 毛重
(kg)
外形图 W H D W1 H0 H1 H2 H3 D1 t1 t2 d
0002 1 140 260 147 122 - 248 6 - 38 5 - M5用 3.2
0004 140 260 147 122 - 248 6 - 38 5 - M5用 3.2
0005 140 260 147 122 - 248 6 - 38 5 - M5用 3.2
0007 140 260 164 122 - 248 6 - 55 5 - M5用 3.4
0009 140 260 164 122 - 248 6 - 55 5 - M5用 3.5
0011 140 260 164 122 - 248 6 - 55 5 - M5用 3.5
0018 140 260 167 122 - 248 6 - 55 5 - M5用 3.9
0023 140 260 167 122 - 248 6 - 55 5 - M5用 3.9
0031 180 300 167 160 - 284 8 - 55 5 - M5用 5.4
0038 180 300 187 160 - 284 8 - 75 5 - M5用 5.7
0044 220 350 197 192 - 335 8 - 78 5 - M6用 8.3
0058

2

<1>

254 465 258 195 400 385 7.5 65 100 2.3 2.3 M6用 23
0072 279 515 258 220 450 435 7.5 65 100 2.3 2.3 M6用 27
0088 329 630 258 260 510 495 7.5 120 105 2.3 2.3 M6用 39
0103 329 630 258 260 510 495 7.5 120 105 2.3 2.3 M6用 39
0139 329 730 283 260 550 535 7.5 180 110 2.3 2.3 M6用 45
0165 329 730 283 260 550 535 7.5 180 110 2.3 2.3 M6用 46
0208 456 960 330 325 705 680 12.5 255 130 3.2 3.2 M10用 87
0250 504 1168 350 370 800 773 13 368 130 4.5 4.5 M12用 106
0296 504 1168 350 370 800 773 13 368 130 4.5 4.5 M12用 112
0362 504 1168 350 370 800 773 13 368 130 4.5 4.5 M12用 117

<1>接单生产。请向本公司代理店或销售负责人垂询。

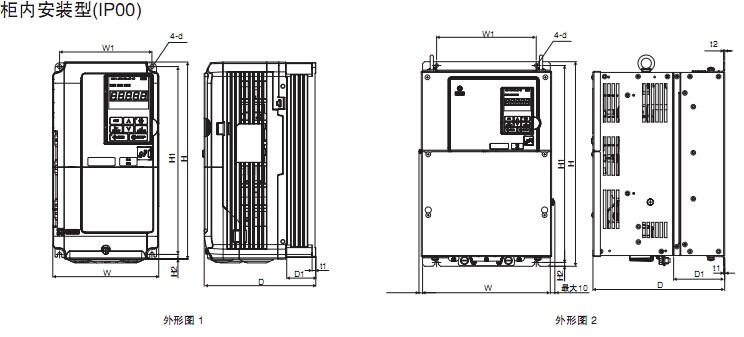

外形尺寸(柜内安装型(IP00) : 400V级)
变频器型号
CIMR-E□4W 		外形尺寸(mm) 毛重
(kg)
外形图 W H D W1 H1 H2 D1 t1 t2 d
0002

1

<1>

140 260 147 122 248 6 38 5 - M5用 3.2
0004 140 260 147 122 248 6 38 5 - M5用 3.2
0005 140 260 147 122 248 6 38 5 - M5用 3.2
0007 140 260 164 122 248 6 55 5 - M5用 3.4
0009 140 260 164 122 248 6 55 5 - M5用 3.5
0011 140 260 164 122 248 6 55 5 - M5用 3.5
0018 140 260 167 122 248 6 55 5 - M5用 3.9
0023 140 260 167 122 248 6 55 5 - M5用 3.9
0031 180 300 167 160 284 8 55 5 - M5用 5.4
0038 180 300 187 160 284 8 75 5 - M5用 5.7
0044 220 350 197 192 335 8 78 5 - M6用 8.3
0058

2



250 400 258 195 385 7.5 100 2.3 2.3 M6用 21
0072 275 450 258 220 435 7.5 100 2.3 2.3 M6用 25
0088 325 510 258 260 495 7.5 105 2.3 2.3 M6用 36
0103 325 510 258 260 495 7.5 105 2.3 2.3 M6用 39
0139 325 550 283 260 535 7.5 110 2.3 2.3 M6用 41
0165 325 550 283 260 535 7.5 110 2.3 2.3 M6用 42
0208 450 705 330 325 680 12.5 130 3.2 3.2 M10用 79
0250 500 800 350 370 773 13 130 4.5 4.5 M12用 96
0296 500 800 350 370 773 13 130 4.5 4.5 M12用 102
0362 500 800 350 370 773 13 130 4.5 4.5 M12用 107

<1>CIMR-E□4W0002～0044的变频器在拆下保护罩后，其保护等级将变为IP20。

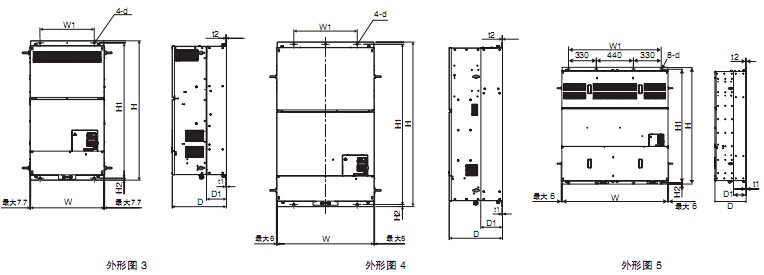

变频器型号
CIMR-E□4W 		外形尺寸(mm) 毛重
(kg)
外形图 W H D W1 H1 H2 D1 t1 t2 d
0414 3 500 950 370 370 923 13 135 4.5 4.5 M12用 125
0515 4 670 1140 370 440 1110 15 150 4.5 4.5 M12用 221
0675
0932<2> 5 1250 1380 370 1100 1345 15 150 4.5 4.5 M12用 545
1200<2> 555
